| SinusLeistungsSteller - Entwicklungsstand/2018 |
|

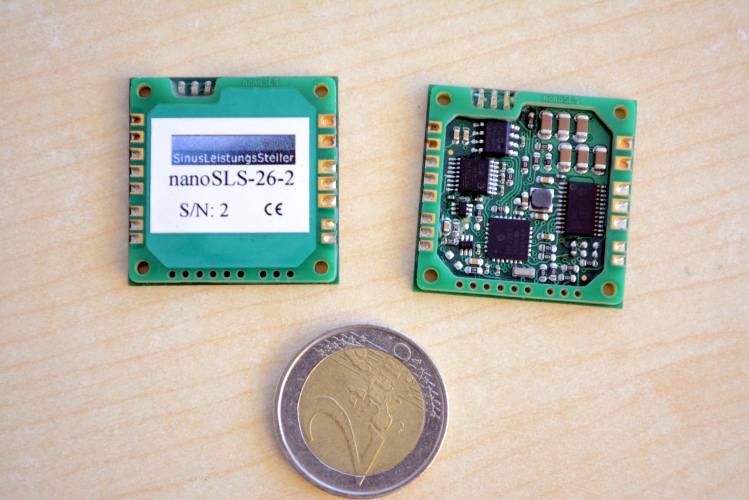

Hier werden wir ständig über den aktuellen Entwicklungsstand und -fortschritt berichten ... Details zur Funktionsweise des SLS finden sich hier (klick mich...) 02.11.2018: Der bislang kleinste und leichteste Sinus-Regler sollte unser nanoSLS-26-2 werden... Ursprünglich für zwei Kundenprojekte konzipiert, blieb er jedoch im Prototypen-Status hängen, da er sich für beide Anwendungen dann doch als zu schwach bzw. unflexibel herausstellte. Die Leistungselektronik ist durch einen DRV10987S von Texas-Instruments realisiert. Die Verbindung nach außen (RS232, CAN-Bus) wurde durch einen µC realisiert. Vom SLS-Windows-Monitor aus ist bereits der Zugriff auf alle DRV10987S-Register möglich, fertige Setups können als Files gespeichert und geladen werden. Der DRV10987S ist nicht kompatibel mit der Hardware unserer cSLSi/SLSi. Der nanoSLS ist dadurch kein vollwertiger SLS, es fehlen ihm z.B. der Tracespeicher, Drehmomentregelung, etc. Wir werden die Entwicklung des nanoSLS nicht weiter verfolgen! Vorhandene Prototypen können wir als "DRV10987S-Starterkit/Evalboard" an Interessierte abgeben (EUR 85,-/Stk. zzgl. MwSt.)
Anschlußbelegung und Einbauzeichnung gibt es hier: Einbauzeichnung nanoSLS Schaltplan und Assembly finden sich hier: Schaltplan nanoSLS ... bzw. hier: Assembly nanoSLS

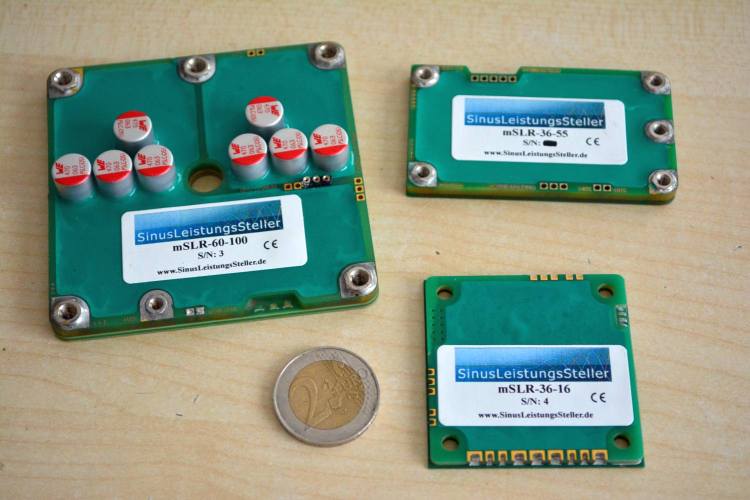

09.10.2018: Die neuen Regler sind bald verfügbar - im Bild die ersten Prototypen von mSLR-60-100, mSLR-36-55 und mSLR-36-16 Weitere Modelle sind in Arbeit.
|
